Faire son autocontrôle PROMEVENT : mesure de pression

Un autocontrôle par une mesure de pression pour vérifier la conformité protocole RE2020 Promevent de votre installation de ventilation.

Acheter un manomètre avec les exigences d’étalonnage de Promevent coute environ 4000 euros ht.

Voici une solution économique, sure et suffisante pour un autocontrôle : le Kit manomètre de  chez atlantic ATLANTIC

Promevent RE2020 mesure de pression atlantic VMC

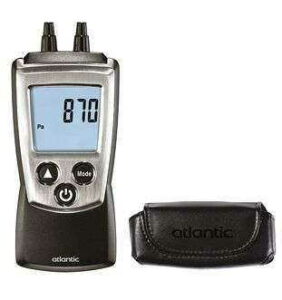

Ce Kit manomètre pour la mesure de la pression de l‘installation en ventilation vendu par atlantic (oui, celui qui fait les VMC) comprend :

 – un manomètre portatif,

 – un étui

 – un tuyaux silicone

alimentation 2 piles 1.5 v aaa – mesure de 0 à 10000 pa – précision 3 pa sous 10000 pa – ip40 – tuyaux silicones diamètre 4 et 5 mm

Ce matériel n’est pas valide, à ce jour,  pour une conformité Promevent RE2020, à cause de son certificat d’étalonnage, mais il est suffisant pour que vous puissiez réaliser vous-même les mesures des bouches d’extraction de votre système de ventilation.

Et sans avoir à nous louer notre matériel : ici

Voici le lien pour vous procurer ce magnifique matériel de mesure de pression :

Les prix sont autour de 300 euros



il existe aussi le Kit Atlantic MANO chez clim pas cher à 220 euros.



bonnes mesures



Rappels mesures pression Promevent RE2020

Sur le guide d’accompagnement :

Fiche 3.3 et 3.4 (page 204) (obligatoire) : difficile

Impacté par : conception et installation



Deux types de mesures, peuvent être réalisées :
– Mesure de débits
Et / Ou (suivant le système)
– Mesure de pression

La type de mesures dépend du type de système de ventilation mis en œuvre. Conformément au protocole, pour les systèmes hygro B :
– En simple flux : des mesures de pression aux bouches d’extraction sont réalisées
– En double flux : des mesures de pression aux bouches d’extraction sont réalisées, et des mesures de débit sont réalisées aux bouches de soufflage.

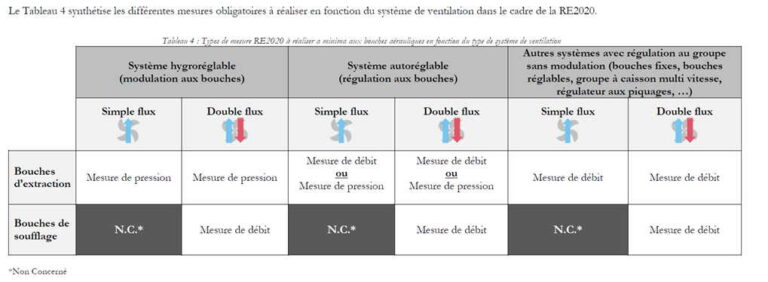

Pour les autres cas que nous n’aborderons pas, voici le tableau qui fait une synthèse :

Promevent RE2020 Mesure pression

Toutes les bouches d’extractions du bâtiment seront mesurées ; Si une seule est non règlementaire, le point de vérification en cause est non conforme donc le bâtiment est non conforme.

Conditions : Attention les conditions de mesurage sont différentes selon les systèmes (autoréglable, hygro A, hygro B)



A noter que Les mesures doivent être réalisée sur une dizaine de secondes.



Nous aborderons ici les VMC simple flux hygro B :

  • Ouvrir les portes intérieures et extérieures et fenêtres,

S’assurer qu’elles restent ouvertes pour toutes les mesures,



  • Débit cuisine en position normale « débit réduit » ou « hygroréglable» :

-> Réaliser une mesure de pression à chaque bouche d’extraction du logement.

  • Cuisine
  • Salle(s) de bain
  • WC (s)
  • Salle(s) d’eau





  • Actionner la commande cuisine : interrupteur ou cordelette
  • Débit cuisine est en position « débit nominal temporisé».

            -> Réaliser une mesure de pression à la bouche d’extraction de la cuisine

                  Attendre que les bouches des autres sanitaires soient repassées en « débit réduit » ou « hygroréglable »
